小议融合投影采取的LVDS高速数字信号交换体系优势

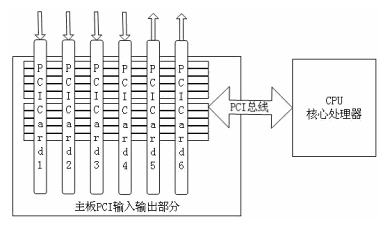

融合投影采用所有输入通道并行方式进入核心处理模块，每条总线使用4个高速LVDS信号，这与工控机边缘融合器的PIC总线有本质上的区别。普通工控机插卡式边缘融合器的PCI总线，基本结构是多个PCI插卡使用同一组总线，如下图所示，6个卡使用同一PCI总线，实际上进入核心处理器的数据只能是其中的一个卡上的信号，PCI总线要分时复用。由于CPU核心处理器同一时间只能处理一个信号，速度缓慢。

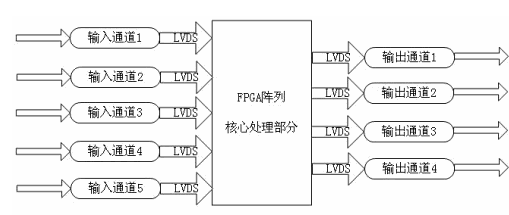

采用并行总线接入方式，就是说每个通道都有独自的总线接入核心处理系统。采用超高速LVDS进行信号传输。LVDS特点是信号传输速度快，LVDS信号速度为2.5G/S，下图为BR-VP6000基本系统节构图。

多通道并行总线结构及串行通信方式

RGB 信号实时并行处理

融合器采用先进的高速数字信号多总线并行处理机制， 系统给每一个输入，通道都分配独立的处理模块和数据总线，所有模块并行工作，系统对每个通道的处理速度是固定的，处理速度与通道数的多少无关 ，因此可实时处理多个 VGA 视频。目前，融合投影-融合器能够在24个屏的投影系统上同时显示多达32路实时的RGB信号，所有信号的颜色深度均为24位，均能做到信号的99%不丢桢，无延迟。
